Kimya, ilaç, lityum pil, mürekkep ve kaplama endüstrilerindeki yanıcı ve patlayıcı uçucu gazların bulunduğu üretim atölyelerinde, sıradan su soğutucuları ciddi potansiyel güvenlik tehlikeleri taşır. Su soğutmalı patlamaya dayanıklı soğutma grupları, tehlikeli çalışma koşulları için özel olarak tasarlanmış özel soğutma ekipmanlarıdır.
Sıradan su soğutmalı soğutma gruplarının motorları ve elektrik kontrol kutuları yalnızca temel toz geçirmezlik ve su geçirmezlik standartlarını karşılar. Ekipmanın başlatılması, kapatılması veya kısa devre arızaları sırasında oluşan elektrik kıvılcımları, atölyelerde aseton, alkol ve elektrolit gibi yanıcı buharları kolaylıkla ateşleyebilir. Bunun aksine, patlamaya dayanıklı su soğutmalı soğutma gruplarının tüm canlı elektrikli bileşenleri, aleve dayanıklı sızdırmazlık modifikasyonlarına tabi tutulur.
Patlamaya dayanıklı Pompa Seti Motoru
Ekipmanın su sirkülasyon pompası ve yağlama yağı pompası, kalınlaştırılmış aleve dayanıklı mavi patlamaya dayanıklı motorlarla donatılmıştır. Kabuk, içeride oluşan kıvılcımların ve yüksek sıcaklıkların dışarı sızmasını engelleyebilecek hassas bir sızdırmazlık ve taşlama işlemine tabi tutulur. Motorların ve yağ pompalarının kablo çıkışlarına, yanıcı gazların kablolar boyunca motorlara sızmasını önlemek için patlamaya dayanıklı sızdırmazlık contaları takılmıştır. Alt su sirkülasyon pompasının hidrolik yapısı sıradan su pompalarıyla aynı olsa da, güç kaynağındaki ateşleme kaynaklarını ortadan kaldırmak için tahrik motorunun da patlamaya dayanıklı olması gerekir.

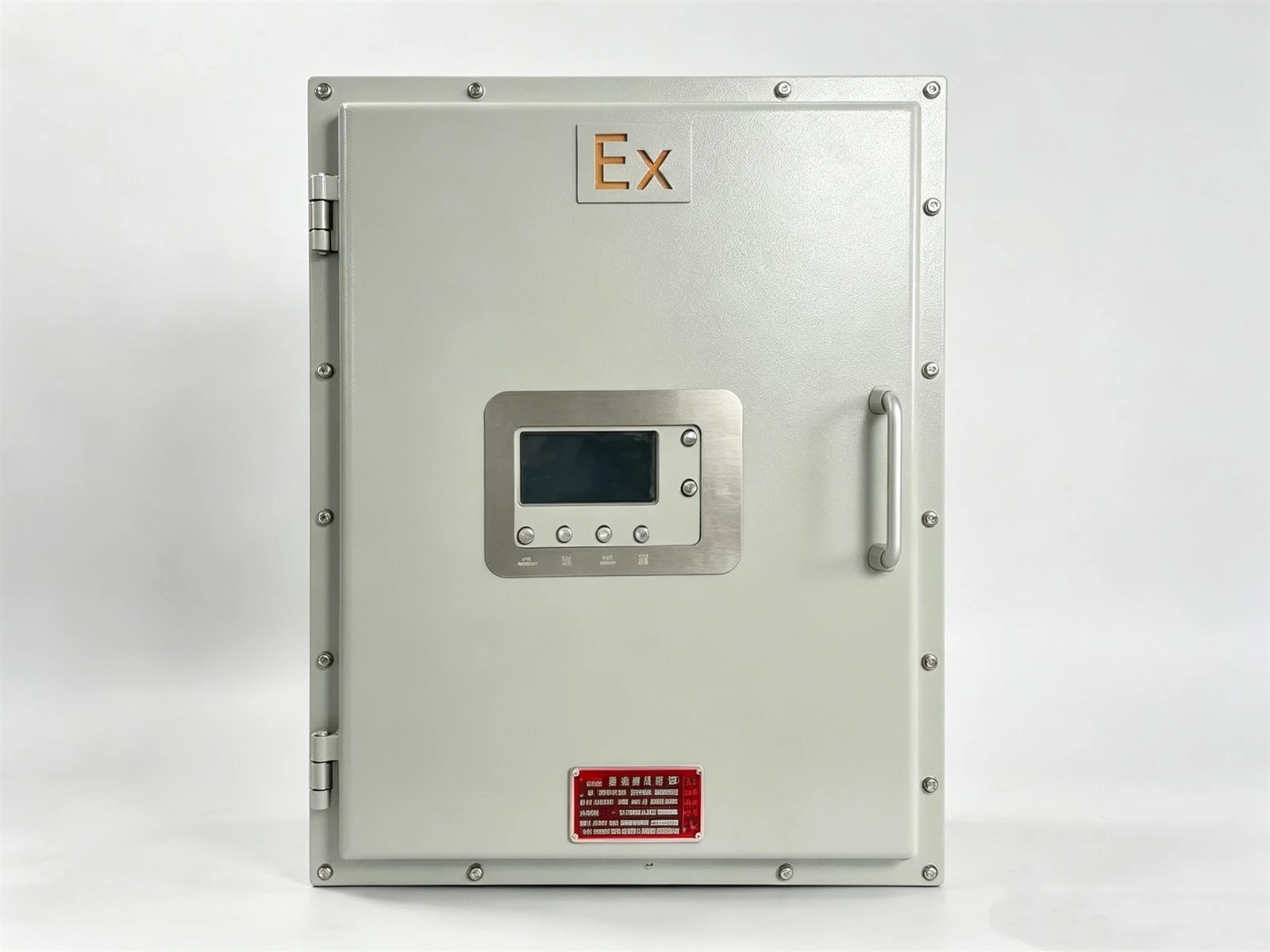

Ex Patlamaya Dayanıklı Elektrik Kontrol Kabini
Kabin, patlamaya dayanıklı belirgin bir "Ex" etiketiyle işaretlenmiştir ve tüm ekipmanın ana kontrol ünitesi olarak hizmet vermektedir. Kalınlaştırılmış çelik plakalardan imal edilmiştir ve dolap kapısının birleşim yüzeyi aleve dayanıklı bir sızdırmazlık yüzeyi görevi görmektedir. Kısa devreler kontaktörlerden veya kabin içindeki kablolardan kaynaklanan kıvılcımlara neden olsa bile, patlama dalgaları ve elektrik arkları kabin gövdesi içinde tutulacaktır. Dokunmatik ekran ve çalıştırma düğmeleri, çift katmanlı, sızdırmaz, patlamaya dayanıklı bir işlem benimsemiştir ve kablo giriş ve çıkış bağlantı noktalarına, patlamaya dayanıklı yalıtımlı kablo rakorları yerleştirilmiştir. Patlamaya karşı dayanıklılık özelliğine sahip resmi bir isim plakası kabine yapıştırılmıştır; su soğutuculara yönelik sıradan elektrikli kontrol kabinleri ise patlamaya dayanıklı yapılara veya uyumluluk sertifikalarına sahip değildir. Tüm dahili devre kesiciler, röleler ve sıcaklık kontrol modülleri patlamaya dayanıklı özel bileşenlerdir.
Soğutma Ana Ünitesinin Temel Bileşenlerinin Patlamaya Dayanıklı Yükseltilmesi

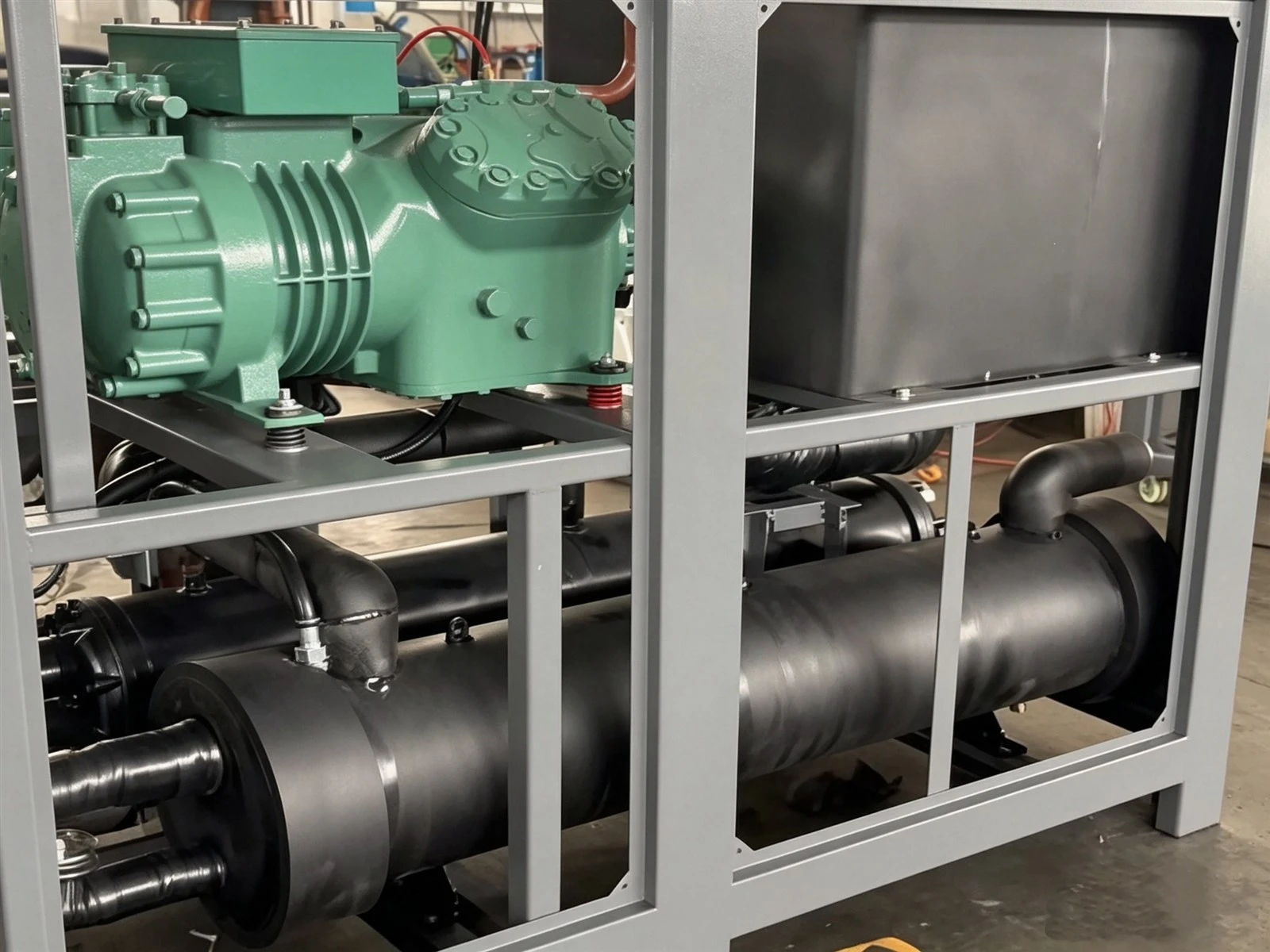

Ünite, su soğutmaya ayrılmış bir kabuk-boru kondansatörünü ve yarı-hermetik pistonlu kompresörü benimser. Isı değişim prensibi sıradan su soğutmalı ünitelerinkiyle tutarlıdır, ancak çekirdek bileşenler için patlamaya dayanıklı adaptasyon uygulanmıştır:
Kompresör, motora enerji verildiğinde oluşan elektrik arklarını izole etmek için bağımsız, patlamaya dayanıklı bir kablolama bölmesiyle donatılmıştır; tüm sıcaklık ve basınç izleme probları patlamaya dayanıklı vericilerle değiştirildi ve solenoid valf bobinleri aleve dayanıklı muhafazalarla donatıldı; Yanıcı ortamın yüksek sıcaklıktaki boru hatlarına temas etmesini önlemek için boru hatları alev geciktirici ısı yalıtım katmanlarıyla sarılır. Bu arada, soğutucu ve ikincil soğutucu sızıntısı riskini büyük ölçüde azaltmak için boru hattı flanşlarında metal sızdırmazlık contaları kullanılır.
